一,、產品[襯膠蝶閥]的詳細資料：

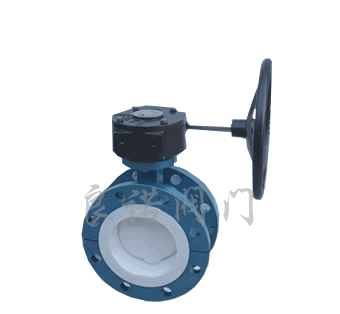

產品名稱：法蘭襯膠蝶閥
產品特點：設計與制造：GB12238 結構長度：GB12221（13系列）法蘭連接尺寸：GB4216 D41J半襯襯膠蝶閥
部件列表：1,、閥體 2,、閥座 3、蝶板 4,、閥桿
二,、用途：
|
密封圈材料代號 |
適用溫度 |
適用介質 |
|
NR |
≤85℃ |
水、空氣,、酸堿類 |
|
CR |
≤85℃ |
水,、煤氣、酸堿類 |
|
NBR |
≤100℃ |
水,、油品 |
|
CPDM |
≤120℃ |
水,、蒸汽、一般酸堿類 |
|
FKM |
≤150℃ |
水,、蒸汽,、強酸堿類 |
三、材料：
|
閥體 |
鑄鐵,、球墨鑄鐵,、碳鋼、不銹鋼 |
|
蝶板 |
鑄鐵,、球墨鑄鐵,、碳鋼、不銹鋼,、碳鋼完全包覆橡膠或氟塑料 |
|
閥桿 |
碳鋼鍍鎳磷,、不銹鋼 |
|
閥座密封圈 |
天然膠NR、氯丁膠CR,、丁腈膠NBR,、三元乙丙膠EPDM、氟橡膠FKM |
|
氣動裝置 |
組合件 |
壓力等級：PN（MPa） 1.0 1.6
四,、測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置,、氣動裝置、電動裝置
五,、襯膠法蘭蝶閥主要尺寸參數：
|
公稱通徑DN |
L
mm |
D
mm |
D1
mm |
n-d（mm） |
H1
mm |
H2
mm |
質量 |
|
PN1.6 |
PN1.6 |
|
50 |
108 |
165 |
125 |
4-18 |
4-18 |
91 |
120 |
8 |
|
65 |
112 |
185 |
145 |
4-18 |
4-18 |
104 |
140 |
11.5 |
|
80 |
114 |
200 |
160 |
8-18 |
8-18 |
107 |
150 |
12.5 |
|
100 |
127 |
220 |
180 |
8-18 |
8-18 |
135 |
165 |
23 |
|
125 |
140 |
250 |
210 |
8-18 |
8-18 |
129 |
190 |
40.5 |
|
150 |
140 |
285 |
240 |
8-22 |
8-22 |
131 |
205 |
46.5 |
|
200 |
152 |
340 |
295 |
8-22 |
12-22 |
177 |
2550 |
61 |
|
250 |
165 |
395 |
350 |
12-22 |
12-26 |
206 |
270 |
73.5 |
|
300 |
178 |
445 |
400 |
12-22 |
12-26 |
220 |
320 |
103 |
|
350 |
190 |
505 |
460 |
16-22 |
16-26 |
264 |
358 |
120 |
|
400 |
216 |
565 |
515 |
16-26 |
16-30 |
298 |
400 |
217 |
|
450 |
222 |
615 |
565 |
16-26 |
- |
327 |
420 |
242 |
|
500 |
229 |
671 |
620 |
20-26 |
- |
352 |
480 |
279 |
|
600 |
267 |
780 |
725 |
20-30 |
- |
446 |
560 |
396 |
|
700 |
292 |
895 |
840 |
24-30 |
- |
486 |
610 |
596 |
訂貨須知：
一,、①襯膠法蘭蝶閥產品名稱與型號②襯膠法蘭蝶閥口徑③襯膠法蘭蝶閥是否帶附件以便我們的為您正確選型。
二,、若已經由設計單位選定公司的襯膠法蘭蝶閥型號,，請按襯膠法蘭蝶閥型號直接向我司銷售部訂購。
三,、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,，由我們的專家為您審核把關。
