一,、產品[隔膜閥]概述：

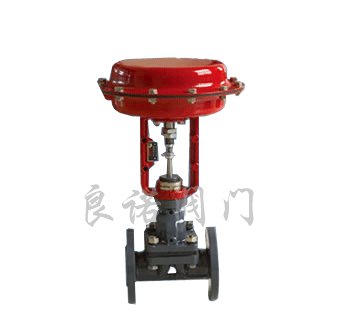

ZXT ZSQT氣動薄膜、活塞式隔膜調節閥（簡稱氣動隔膜閥）采用隔膜與閥體間“山”形凸出面進行密封,，與外界隔離（無填料函），閥體流路簡單、平滑,、可復蓋防腐層,，適合于要求耐腐蝕,、劇毒場合,。
本系列產品公稱壓力等級有0.6,、1.0MPa,，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以內,，泄漏量為零。
二,、產品特點：
ZXT型采用多彈簧執行機構,，高度及重量均可減小30%。
閥體內表面有多種材料涂復層,，避免介質直接接觸,，承受強閥腐蝕性介質的腐蝕。
閥門關閉時,，內,、外泄漏量為零，適合于劇毒介質或不允許污染介質的閥節,。
流路簡單,，阻力小，額定流量系數比同口徑單座,，套筒調節閥大,。
主要零件材料： 閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠,、天然膠,、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
三、零件材料：
|
閥體襯里 |
使用溫度（℃） |
適用介質 |
|
無襯里 |
-10~+175 |
適用于非腐蝕性介質 |
|
軟橡膠 |
-10~+85 |
有很好的耐磨性能,，適用于水泥,、粘土、煤塵,、干燥化肥等 |
|
硬橡膠 |
-10~+85 |
適用于無機械,、鹽類、鹽酸,、鍍金屬溶液,、軟水、氯化物,、氯氣等 |
|
氯丁膠 |
-10~+105 |
適用于動物油,、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿,�,？鼓p性能良好 |
|
丁荃膠 |
-10~+120 |
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性較好 |
|
搪瓷 |
-10~+175 |
適用于溫?zé)o機酸,、氧化酸,、鹵素,、醇類、酯類等化合物 |
|
氟46 |
-10~+190 |
適用于硫酸,、鹽酸,、氫氧化鈉等強腐蝕介質 |
四、隔膜材質及適用范圍：
|
隔膜材質 |
使用溫度（℃） |
適用介質 |
|
丁荃膠（B級） |
-40~+100 |
大部分無機酸如：硫酸,、氫氟酸,、磷酸等適用，耐蝕性好,，同時而各種堿和鹽類 |
|
天然膠（Q級） |
-50~+100 |
主要用于凈化水,、無機鹽和烯的礦物酸介質 |
|
聚四氟乙烯 |
-10~+150 |
化學穩定性、耐強酸,、濃堿,、強氧化劑的腐蝕 |
五、隔膜閥主要技術參數：
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
無襯里 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
有襯里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1121 |
|
額定行程L（mm） |
8 |
10 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
膜片有效面積Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
|
活塞直徑 |
100 |
125 |
160 |
250 |
|
公稱壓力PN(MPa) |
0.6 1.0 |
|
固有流量特性 |
近似等百分 |
|
工作溫度（℃） |
≤150 |
|
信號范圍Pr(KPa) |
20~100,、40~200,、400~600 |
|
允許泄漏量 |
在允許壓差范圍內泄漏量為零 |
表中所列執行機構為標準配置，可根據工藝要求選配,。
六,、安裝事項：
法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88
法蘭密封面型式：凸面
執行機構氣信號接頭：內螺紋M16×1.5
結構長度：GB12221-89
閥體法蘭端面距及法蘭標準也可按用戶指定標準制造 如：ANSI、JIS,、DIN等標準
訂貨須知：
一,、①隔膜閥產品名稱與型號②隔膜閥口徑③隔膜閥是否帶附件以便我們的為您正確選型。
二,、若已經由設計單位選定公司的隔膜閥型號,，請按隔膜閥型號直接向我司銷售部訂購。
三,、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,，由我們的專家為您審核把關。
