一、產品[滑道滾球式止回閥]的詳細資料：

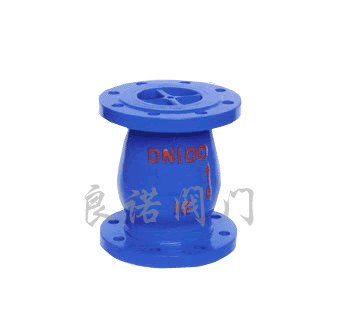

產品名稱：滑道滾球式止回閥
產品特點：微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣,，在介質的作用T可在閥體內的滑道上滾動從而打開或關閉閥門,。流量大流阻損失小密封性能好消聲關閉可減小水擊波,。水平或垂自安裝均可,�,？稍掠诶渌�,、熱水,、工業及生活污水等管網的水泵出口防止介質倒流,。
二、主要技術參數：
|
型號 |
公稱壓力
（MPa） |
殼體試驗
壓力（MPa） |
密封試驗
壓力（MPd) |
閥體材料 |
球體材料 |
|
HQ44 45X10 |
1.0 |
1.5 |
1.1 |
鑄鐵 |
碳鋼包膠 |
|
HQ44 45X16 |
1.6 |
2.4 |
1.76 |
三,、滑道滾球式止回閥主要外形尺寸：
|
HQ44X-10 16外尺寸 |
|
公稱通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
600 |
700 |
800 |
900 |
1000 |
|
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1350 |
1450 |
1650 |
1900 |
2100 |
|
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
1155 |
1260 |
1350 |
1660 |
1700 |
|
連接尺寸 |
法蘭連接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84標準 |
四,、滑道滾球式止回閥主要外形尺寸：
|
HQ45X-10 16外尺寸 |
|
公稱通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
1650 |
1900 |
2100 |
|
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
|
連接尺寸 |
法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準 |
訂貨須知：
一、①滑道滾球式止回閥產品名稱與型號②滑道滾球式止回閥口徑③滑道滾球式止回閥是否帶附件以便我們的為您正確選型,。
二,、若已經由設計單位選定公司的滑道滾球式止回閥型號，請按滑道滾球式止回閥型號直接向我司銷售部訂購,。
三,、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關,。
