一,、產品[微阻緩閉蝶式止回閥]的詳細資料：
產品名稱：微阻緩閉蝶式止回閥
產品特點：適用于公稱壓力1 MPa，介質溫度≤80％的清水,、污水,、海水等介質管道上,，以及給、排水加壓泵組上,。通過本閥的微阻緩閉裝置,，能有效地防止水錘的發生，保證管路系統安全運行,。
二,、特點：
1、由于本止回閥設有微阻緩閉裝置,，能有效地防止水擊現象的發生,，保證管道正常運行。
2,、本止回閥設計結構,，體積小、重量輕,。
3,、密封面為橡膠對金屬的軟密封，密封性能可靠,。耐磨損,，使用壽命長。
三,、主要零件材料：
|
閥體 |
球墨鑄鐵
灰鑄鐵 |
|
蝶板 |
鑄鋼
不銹鋼 |
|
閥桿 |
不銹鋼 |
|
盛扭面 |
丁睛橡膠 |

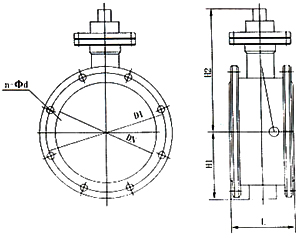

四,、微阻緩閉蝶式止回閥主要外形尺寸與法蘭連接尺寸：
|
公稱通徑
(DN) |
產要尺寸 |
法蘭尺寸和螺栓規格 |
|
1.0MPa |
|
L |
H1 |
H2 |
D1 |
n-Φd |
|
100 |
190 |
110 |
210 |
180 |
8-18 |
|
125 |
200 |
123 |
220 |
210 |
8-18 |
|
150 |
210 |
140 |
250 |
240 |
8-23 |
|
200 |
230 |
168 |
280 |
295 |
12-23 |
|
250 |
250 |
195 |
310 |
350 |
12-23 |
|
300 |
270 |
220 |
350 |
400 |
16-23 |
|
350 |
290 |
250 |
410 |
460 |
16-25 |
|
400 |
310 |
283 |
490 |
515 |
20-25 |
|
450 |
330 |
308 |
520 |
565 |
20-25 |
|
500 |
350 |
335 |
585 |
620 |
20-30 |
|
600 |
390 |
390 |
640 |
725 |
24-30 |
|
700 |
430 |
448 |
700 |
840 |
24-34 |
|
800 |
470 |
505 |
750 |
950 |
28-34 |
|
900 |
510 |
555 |
810 |
1050 |
28-34 |
|
1000 |
550 |
610 |
860 |
1160 |
28-34 |
|
1200 |
630 |
725 |
980 |
1380 |
32-41 |
訂貨須知：
一,、①微阻緩閉蝶式止回閥產品名稱與型號②微阻緩閉蝶式止回閥口徑③微阻緩閉蝶式止回閥是否帶附件以便我們的為您正確選型。
二,、若已經由設計單位選定公司的微阻緩閉蝶式止回閥型號,，請按微阻緩閉蝶式止回閥型號直接向我司銷售部訂購。
三,、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,，由我們?yōu)槟鷮徍税殃P(guān)。
