一,、產品[卡套式旋塞閥]的詳細資料：

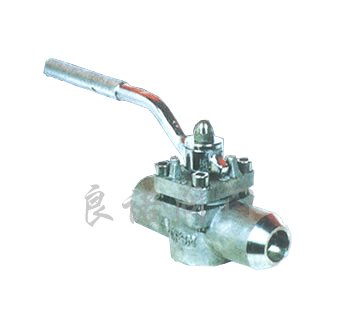

產品名稱：美標承插焊式卡套式旋塞閥
二、執行標準：
|
結構長度 |
承插端尺寸 |
檢查驗收 |
|
ANSI B16.10 |
ANSI B16.5 |
API 598 |
三、主要性能規范：
|
型號 |
壓力級(LB) |
試驗壓力PS(MPa) |
適用介質 |
適用溫度(℃)聚四氟乙烯 |
|
殼體 |
密封(水) |
低壓密封(氣) |
|
X61F-150(LB)C
X61F-300(LB)C
X61F-600(LB)C |
150 |
3.0 |
2.2 |
0.5~0.7 |
水,、蒸汽,、油品 |
≤150 |
|
300 |
7.8 |
5.6 |
|
600 |
15.3 |
11.2 |
|
X61F-150(LB)C
X61F-300(LB)C
X61F-600(LB)C |
150 |
3.0 |
2.2 |
0.5~0.7 |
硝酸類 |
≤150 |
|
300 |
7.8 |
5.6 |
|
600 |
15.3 |
11.2 |
|
X61F-150(LB)C
X61F-300(LB)C
X61F-600(LB)C |
150 |
3.0 |
2.2 |
0.5~0.7 |
硝酸類 |
≤150 |
|
300 |
7.8 |
5.6 |
|
600 |
15.3 |
11.2 |
四,、卡套式旋塞閥外形及連接尺寸：
|
壓力 |
公稱通徑 |
尺寸 |
|
NPS（inch） |
（mm） |
d1 |
d2 |
L |
b |
H |
D0 |
|
150 LB |
1/2 |
13 |
21.8±0.1 |
38 |
108 |
10 |
110 |
160 |
|
3/4 |
19 |
27.2±0.1 |
43 |
117 |
13 |
115 |
160 |
|
1 |
25 |
33.9±0.1 |
49 |
127 |
13 |
115 |
190 |
|
11/4 |
32 |
42.7±0.1 |
56 |
140 |
13 |
135 |
190 |
|
11/2 |
38 |
48.8±0.1 |
65 |
165 |
13 |
140 |
240 |
|
2 |
51 |
61.2±0.1 |
78 |
178 |
16 |
150 |
305 |
|
21/2 |
64 |
74±0.2 |
90 |
190 |
16 |
165 |
305 |
|
3 |
78 |
90±0.15 |
105 |
203 |
16 |
180 |
450 |
|
4 |
102 |
115.6±0.15 |
126 |
229 |
19 |
380 |
500 |
五,、卡套式旋塞閥外形及連接尺寸：
|
壓力 |
公稱通徑（英寸） |
尺寸 |
|
d |
d1 |
d2 |
L |
b |
H |
D0 |
|
150Lb |
1/2 |
13 |
21.8±0.1 |
38 |
140 |
10 |
110 |
175 |
|
3/4 |
19 |
27.2±0.1 |
43 |
152 |
13 |
115 |
175 |
|
1 |
25 |
33.9±0.1 |
49 |
165 |
13 |
115 |
175 |
|
11/4 |
32 |
42.7±0.1 |
56 |
178 |
13 |
135 |
220 |
|
11/2 |
38 |
48.8±0.1 |
65 |
190 |
13 |
140 |
280 |
|
2 |
51 |
61.2±0.1 |
78 |
216 |
16 |
150 |
305 |
|
21/2 |
64 |
74±0.2 |
90 |
241 |
16 |
165 |
350 |
|
3 |
78 |
90±0.15 |
105 |
283 |
16 |
180 |
450 |
|
4 |
102 |
115.6±0.15 |
126 |
305 |
19 |
380 |
300 |
|
600Lb |
1/2 |
13 |
21.8±0.1 |
38 |
165 |
10 |
110 |
175 |
|
3/4 |
19 |
27.2±0.1 |
46 |
190 |
13 |
115 |
175 |
|
1 |
25 |
33.9±0.1 |
52 |
216 |
13 |
115 |
220 |
|
11/4 |
32 |
42.7±0.1 |
60 |
229 |
13 |
135 |
280 |
|
11/2 |
38 |
48.8±0.1 |
70 |
241 |
13 |
140 |
305 |
|
2 |
51 |
61.2±0.1 |
82 |
292 |
16 |
150 |
350 |
|
21/2 |
64 |
74±0.2 |
98 |
330 |
16 |
165 |
450 |
|
3 |
76 |
90±0.15 |
115 |
356 |
16 |
180 |
500 |
|
4 |
102 |
115.6±0.15 |
136 |
432 |
19 |
380 |
-- |
六,、主要零件材料：
|
零件名稱 |
閥體,、閥蓋 |
旋 塞 |
襯套,、填料、墊片 |
螺 栓 |
|
X61F-150（Lb）C
X61F-150（Lb）C |
WCB |
2Cr13 |
PTFE |
35CrMo |
|
X61F-150（Lb）P
X61F-150（Lb）P |
CF8 |
304 |
PTFE |
1Cr17Ni2 |
|
X61F-150（Lb）R
X61F-150（Lb）R |
CF8M |
316 |
PTFE |
1Cr17Ni2 |
訂貨須知：
一、①卡套式旋塞閥產品名稱與型號②卡套式旋塞閥口徑③卡套式旋塞閥是否帶附件以便我們的為您正確選型,。
二,、若已經由設計單位選定公司的卡套式旋塞閥型號，請按卡套式旋塞閥型號直接向我司銷售部訂購,。
三,、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關,。
感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務,。
|
|
|
